VGA(音频绘图侦测器)做为一类国际标准的表明USB获得广为的应用领域。依照VGA表明基本原理，介绍了借助FPGA同时实现对VGA绘图驱动器的Verilog结构设计方式。详述了各硬体模块的工作基本原理及同时实现途径，并得出了软件结构设计思路。
随着电子电路方法论电子元件的急速发展或其价格的急速下降，EDA软件开发的急速完善，电子电路方法论结构设计的应用领域优势逐渐表明出来，特别是大规模电子电路电子元件。而FPGA具有功能强大，开发操作过程投资小、周期长等特点，成为现今硬体结构设计的必选方式之一。VGA（音频绘图侦测器）做为一类国际标准的表明USB获得广为地应用领域。借助FPGA晶片和EDA结构设计方式，可以灵活地根据用户需求，结构设计出前瞻性强的VGA表明驱动器，不仅降低了运输成本也可以方便快速地对产品展开更新换代。结构设计选用 Quartus II 开发工具，并以 Altera公司的Cyclone系列FPGA的电子元件为主同时实现硬体平台的结构设计。
1. 硬体控制系统SimRank选用组件化结构设计方式。

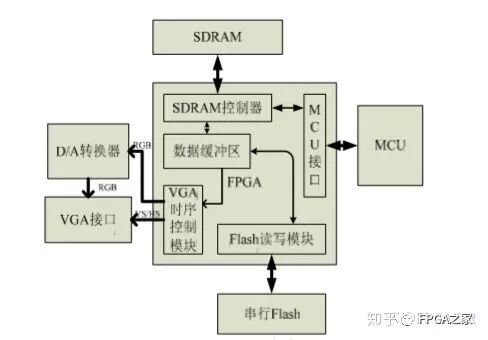

本结构设计的VGA驱动器主要就由以下组件组成：VGA 排程掌控组件、内部计时器造成组件、SDRAM掌控组件、以太网Flash加载组件等，如图1所示。
2. 主要就组件结构设计
2.1 VGA 排程掌控组件

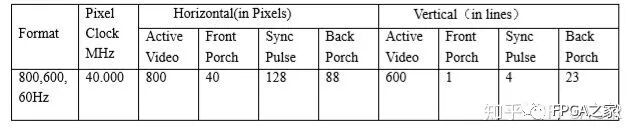

VGA排程掌控组件是整个表明驱动器的关键部分，其本质是顺利完成VGA表明卡的功能。主要就作用是在一定的工作电压下，造成精确的排程亲密关系（VS－横向并行讯号，HS－水准并行信号，极线讯号之间的亲密关系）。或其在精确的排程下对统计数据内存区对统计数据展开加载，念完统计数据后使 SDRAM 驱动器及时的创下内存区的统计数据。当中造成精确的排程亲密关系为此组件重点，在VGA表明操作过程中，顺利完成带队扫描器所需要的天数称作水准扫描器天数，顺利完成一格扫描器所须要的天数称作横向扫描器天数。每扫描器完带队用行并行讯号展开并行；扫描器完所有狐游大用场并行讯号展开并行。本结构设计选用的是800Hz x 600Hz x 60Hz模式。依据排程国际标准，每表明行包含1056点，当中800迪潘县有效率表明区，256迪潘县极线区，第一行的行并行波形高电平长度为128个直方图；反之亦然场场有628行，有效率行为600行，当中场并行波形高电平长度为4行。其行、场排程如表 1 。

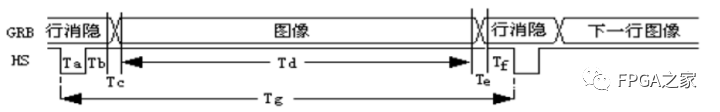

当中图2，td=800，tg=1056，ta=80，te+tf=80，tb+tc=128，单位为一个像素计时器周期。

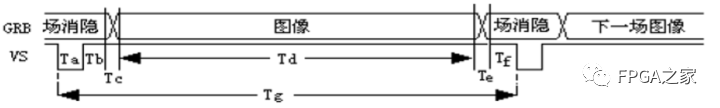

当中图3，td=600，tg=628，ta=1，te+tf=23，tb+tc=4，单位为一个line天数。
依照这个国际标准，外部50MHz计时器经过FPGA内部PLL获得所须要的40MHz像素计时器，并展开对应的直方图数和扫描器行数展开分频处理，可以获得符合要求的行频率、场频率和极线讯号。
2.2 SDRAM掌控组件及动态数字表明方式

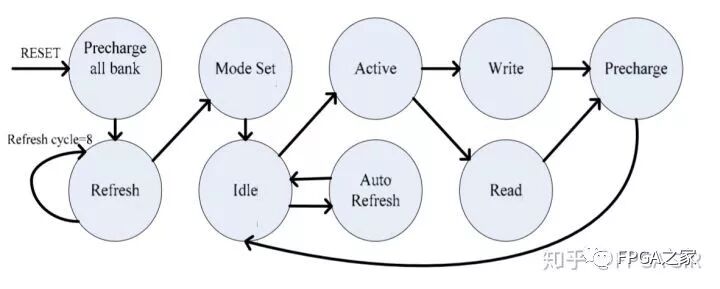

在基于FPGA的图像表明控制系统中，常常须要用到大容量、高速度的存储器。而在各种随机存储电子元件中，SDRAM的价格低、速度快、容量大是比较理想的电子元件。但SDRAM掌控方法论较为复杂，要选用状态机的结构设计方式来同时实现 SDRAM 的掌控组件（也可以使用SDRAM IP核同时实现）。其 SDRAM掌控状态机如图 4 。
当中包含了9个状态，当中从Precharge到ModeSet为SDRAM上电后的初始化操作过程，其余状态为SDRAM的正常读写及创下操作操作过程。对于SDRAM自身的操作本文不做详细介绍，下面具体介绍动态表明数字的方式。
控制系统上电后，SDRAM上电后的初始化顺利完成后。先通过Flash读写掌控组件，把Flash中的静态图片加载出来，然后写入SDRAM中直到Flash中的图片完全存入SDRAM。此时启动VGA排程掌控组件展开图片的表明。
对于动态表明数字方式，可以先借助字模提取软件把字模信息提取出来。而 Altera公司的FPGA电子元件内均内置了嵌入式侦测器块，通过调用当中的LPM_ROM组件。可以任意设置参数，构成内置的ROM存储器，存储所摘要的字模信息。本控制系统的字模为16pixels长 x 16pixels宽 x 16位色（R5G6B5），所以借助LPM_ROM组件，占用了将近10个 M4K（FPGA内置 块ram）。
本控制系统通过接受外部 MCU 发来的命令来确定表明数字的区域及要表明的数字。因为VGA排程中存在较长的极线期间，其期间是没有表明统计数据传递的。所以可以通过极线期间实行对SDRAM的写操作，对图片固定地址写入字模信息。其具体步骤：
（1）、确定要表明数字的图像区域首地址；
（2）、确定要表明数字信息位于ROM中的地址；
（3）、启动 SDRAM 写操作；
（4）、SDRAM 写操作地址增加16后，地址继续增加800（即带队），而 ROM地址每次增加 1；
（5）、如此循环16 次（字模为 16 x16）后，如果还有要写的数字则继续（1）步骤，否则停止写操作。
因为只是动态的改变数字，所以对原图像改动的统计数据量不是很大，所以不会造成图像闪烁现象。此方式缺点是字模占用的 块RAM 资源较多，如果字模只是固定颜色的情况，则 块RAM 资源只用到 1 个 M4K，所以在资源紧张的情况下还得须要各方面比较，获得最合适的颜色分配。
2.3 Flash 的读写组件
现在数字电路结构设计中，经常须要保存大量统计数据，Flash Memory 以其集成度高、低成本、使用方便等优点，因此也成为结构设计人员的必选。
Flash可以分两类：并行和以太网。并行存储量大，速度快；而以太网存储量相对较小，但体积小连线简单，可减少电路面积，节约成本，二者各有优缺点，根据实际须要选取。本控制系统对速度要求不是很高，所以选用了以太网 Flash，为意法半导体推出的 M25P32。M25P32为SPI USB，具有 4MB 容量，对与本结构设计每幅图片接近 1MB，则可以存储 4 副图片，可以展开 4 个界面的切换表明。
其组件结构设计必须严格按照 Flash 的排程掌控讯号。对于首次使用 Flash，先须要展开擦除操作，编程指令可以将 1 变成 0。往 Flash 写入图片统计数据时，还是须要调用 FPGA 中的宏组件制作一个 ROM，但是由于 Flash 容量较大，一般FPGA没有这么大的存储空间，所以统计数据须要分多次写入。FPGA的ROM统计数据保存在.mif文中，.mif 由 Matlab 直接生成.mif文件，也可以在 Quartus II 中生成。
在对 M25P32 的操作中，须要注意的是一些指令在操作顺利完成后，须要留出一段天数 Flash展开统计数据处理，比如写寄存器为 5ms～15ms等，如果没有等待这段处理操作过程，则会出现一些误操作。
FLASH操作步骤：
（1）、FLASH擦除，一般通过SPI发FLASH擦除命令，等待结束。
（2）、FLASH写，发送写命令，写地址，统计数据。一般FLASH保存一些参数，或者统计数据存储用，如果FLASH内已经有可用的统计数据，可以根据实际情况，也可以先读FLASH。
（3）、FLASH读，发送读命令，读地址。
3、验证
借助电子电路方法论电子元件（FPGA）可以很方便地同时实现数字控制系统结构设计，而在Altera的QuartusII软件平台下，FPGA 结构设计的各个阶段都获得了很好的支持，两者有效率结合使得数字控制系统的结构设计更加方便快捷。
通过硬体平台的验证，基于 FPGA 的VGA绘图表明器已达到结构设计要求，可以稳定地同时实现界面的表明，并可以在界面上根据须要展开数字的动态改变表明，对于一些工业监控场合的应用领域，尤其统计数据量不是很大的场合尤为适合，不仅可以及时表明当前状态，还可以保存关机时状态。
